Тайны строительства опалубки перекрытий

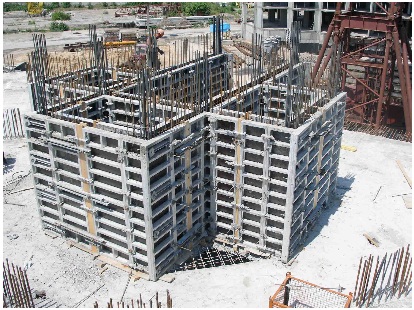

Архитектурные сооружения высотой более 4-4.5 метров требуют применения более простых (чем телескопические стойки) в монтаже конструкций, а железобетонная заливка не может применяться из-за нюансов в ограничении несущей способности. В таких случаях применяется объемная или рамная опалубка перекрытий.



Их служба и опасна, и трудна

Объемными стойками называют многофункциональные системы элементов, которые применяются в монолитном и железобетонном строительстве сооружений различной направленности: жилых зданий, складских и торговых объектов, промышленных комплексов, пролетных строений (эстакад, мостов), а также при отделке туннелей (закрытым и открытым способом). Нередко они выполняют роль клиновых строительных лесов, которые используются рабочими при выполнении штукатурных, отделочных, ремонтных или фасадных работ, для кирпичной или каменной кладки.



Что из себя представляет?

Объемная опалубка — это каркасная конструкция, которая состоит из вертикальных и горизонтальных элементов, а также комплектующих, выполняющих соединительную роль. В основании так называемого «стола» устанавливаются домкраты или башмаки, которые служат базой для стартовых стоек. Они могут иметь любую высоту, благодаря чему общее расстояние уровня может составлять от 1.5 до 20 метров.

Ригеля крепятся в специальные фланцы. Они также различаются длиной, позволяющей варьировать размеры «стола», а значит, толщину перекрытия. На верхние доборные элементы устанавливаются те же домкраты, что и на нижние. Для получения «палубы» укладывают деревянные балки опалубки перекрытий на специальные крепежные приспособления - унивилки. Этот вариант дает возможность возводить перекрытия типа прямого стола, усиленных железобетонной балкой или сооружений с капителями.

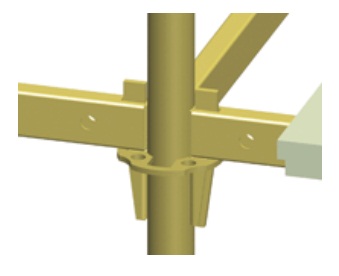

Клиновой узел

Скрепление ригелей между собой осуществляется при помощи клиновых узлов. Они состоят из следующих частей:
- опорного фланца, который приварен к трубе;
- корпуса;
- клина;
- фиксатора, который служит для удержания клина.

Узел выполняет следующие функции:
- принимает значительную часть нагрузки (вертикальную составляющую) на фланец;
- корпус гарантирует строго перпендикулярное жесткое соединение стойки и ригеля. При этом клин несет горизонтальную составляющую нагрузки, отвечая за изгиб;
- равномерно по всей площади распределяет нагрузку, что повышает износостойкость и надежность узла.

] Три удара молотком, весящим не более 0.6 кг, и ригель крепко зафиксирован во фланце.

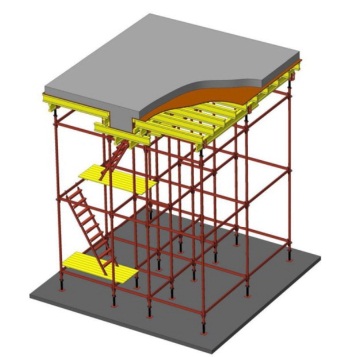

Конструкция объемной опалубки

Эта система представляет собой совокупность следующих элементов.

Домкраты:
нижний — опорная резьбовая часть, которая монтируется непосредственно на несущую площадку и служит для предварительной регулировки стола. Она передает нагрузки от опалубки на площадку.
верхний - устанавливается на окончание доборной и служит опорой для унивилки; обеспечивает точную юстировку стола.
Башмак — служит для замены нижнего домкрата в случае, когда поверхность сама по себе ровная и строго горизонтальная.
Стойки:
стартовая — вертикальная труба, устанавливаемая на домкрат; может быть усиленной (оборудована фланцами на расстоянии в 1м).
доборная — вертикальная труба, имеющая вставку меньшего диаметра, что позволяет ей состыковываться с предыдущей; также может быть усиленной, как и стартовая.
Унивилка — выполняет функцию базы для деревянной балки.
Ригель — горизонтально расположенный объект, обеспечивает строго вертикальную фиксацию при помощи клинового узла.
Раскос — дополнительный комплектующий, который крепится к основанию при помощи хомутов и гарантирует дополнительную устойчивость сборки.
Вставка — скрепляет стартовые элементы.
